Qué Es un Muro MSE?
Las siglas MSE significan Mechanically Stabilized Earth. Son Muros de tierra mecánicamente estabilizada mediante elementos de refuerzo a tensión.
En el contexto de ingeniería civil en Honduras, el refuerzo más utilizado par aplicaciones de muros y taludes son las geomallas uniaxiales de polietileno de alta densidad (HDPE) integrada en sistemas de geotecnia. Es el sistema más utilizado para muros de contención en Honduras desde 1995.
En la actualidad, en USA, el 90% de los muros en proyectos de infraestructura vial (pasos a desnivel, muros en carreteras, estribos, etc.) se construyen con muros MSE, por su rapidez, economía y mejor desempeño frente a la estabilidad y deformaciones.
Por lo anterior, se trata de una tecnología aprobada y muy recomendada.
Básicamente es una masa monolítica de suelo lo suficientemente grande y pesada como para soportar el empuje lateral del suelo retenido.
Descripción del Proyecto
Construcción de diversas rampas de suelo reforzado, muros a una sóla altura y muros "back to back" para la construcción de los accesos a tres (3) puentes. Para este proyecto, el sistema de muros de suelo reforzado representó un gran ahorro en tiempo y costos de construcción. Las alturas de los muros van desde 1.00 m hasta 13.00 m junto a los estribos de puentes.
Proceso constructivo
1. Colocación de banderines y acero de solera de nivelación (3#3 longitudinalmente y #2@20cm transversalmente).
2. Fundición de concreto de solera con fines de nivelación y colocación de primera hilada de bloques Murobloq.
3. Colocación de tubería perforada 6” envuelta en geotextil no tejido para drenar el agua proveniente del filtro de grava en la pantalla del muro. Se instalaron salidas de drenaje (transversal) a cada 25 metros como máximo en el sentido longitudinal de la rampa.

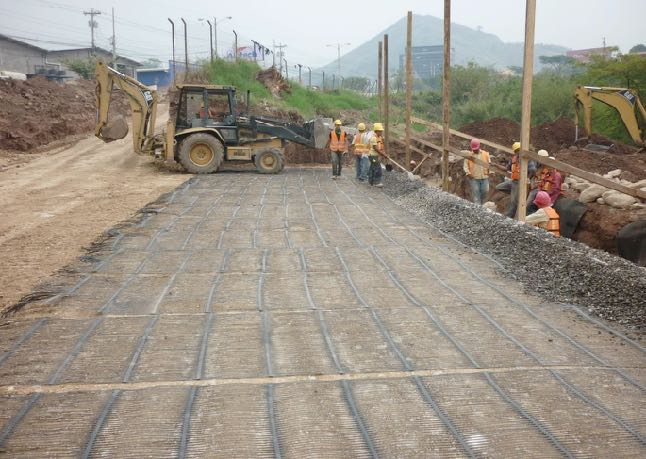

4. Colocación de geomallas uniaxiales con diferentes magnitudes de resistencia a la tensión, de acuerdo a un diseño específico por alturas.
5. Colocación de 30 cm de grava desde la cara interna del bloque como filtro y material que facilita la compactación en la franja de 1m contiguo a la fachada.
Criterio de Nivelación
En cada una de las hiladas se verifica la horizontalidad de las mismas con niveles mano: en este caso cada 5 hiladas de bloque (1 metro) se verificó la verticalidad del paramento Murobloq a través del uso de estaciones totales.
6. Colocación de geomallas uniaxiales en curvas de cierre (con traslape): De acuerdo a la FHWA (2009) se debe colocar una capa de al menos 7 cm de material entre geomallas para garantizar un contacto suelo- geomalla y de esta manera evitar el contacto geomalla-geomalla.
7. Colocación y compactación del suelo de relleno al 95% del Proctor Modificado. Se controló la compactación con el uso de densímetro nuclear.
Detalles de Avances de Proyecto
Proyecto Terminado
Descargue el paper original aquí
Referencias
- Braja, D. (2006). Muros de Contención. Muros de contención estabilizados mecánicamente. Principios de Ingeniería de Cimentaciones. CENGAGE Learning. México D.F., México.
- Los videos y las fotografías de proyectos reales pertenecen al autor y corresponden a proyectos realizados por ICA Inversiones, Distribuidor de Tensar para Honduras.
